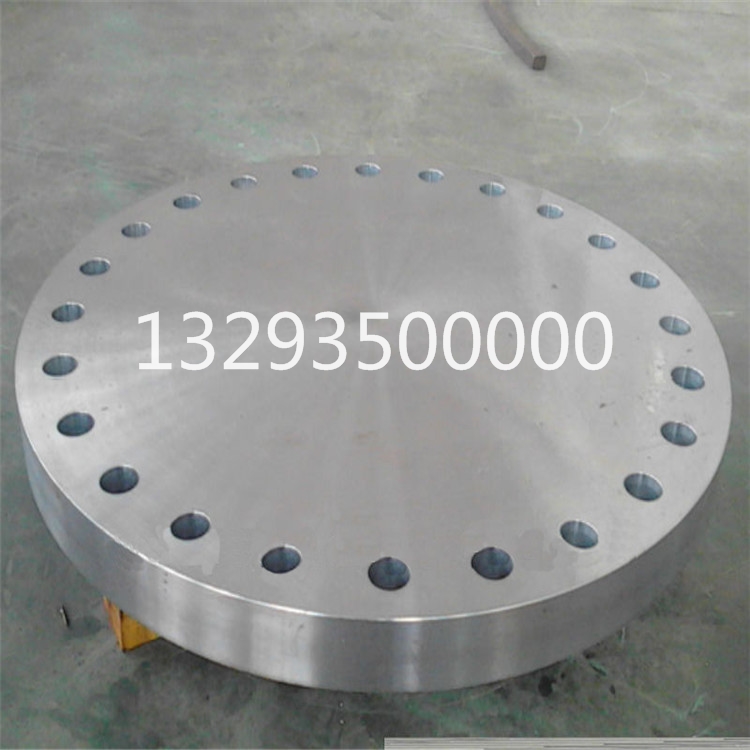

管板，就是在圓形鋼板上鉆出比管子外徑一樣略大一些的孔，是換熱器中起到固定管子以及密封介質作用的圓鋼。將管子穿入焊住固定，起這樣作用的一種配件。
管板加工的精度，特別是管孔間距和管徑公差、垂直度、光潔度都極大地影響著以上所列化工設備的組裝和使用性能。
在固定式管板的計算中按有溫差的各種工況計算出殼體軸向應力、換熱管的軸向應力、換熱管與管板之間的拉脫力q中，有一個不能滿足強度（或穩定）條件時，就需要設置膨脹節。在固定式管板強度校核計算中，當管板厚度確定之后，不設膨脹節時，有時管板強度不夠，設膨脹節后，管板厚度可能就滿足要求。此時，也可設置膨脹節以減薄管板，但要從材料消耗、制造難易、安全及經濟效果等綜合評估而定。
固定管板換熱器中常用的是U型膨脹節，它具有結構緊湊簡單，補償性好，價格便宜等優點。
隨著化工設備、電站的大型化，其管板直徑也變得越來越大，直徑為4m-5m的管板很常見。大型管板的特點是管孔數量多、密、孔徑小、深、精度和光潔度要求高。
管板被廣泛應用于列管式換熱器、鍋爐、壓力容器、汽輪機、大型中央空調等行業。主要用于化工容器，諸如列管式換熱器、壓力容器、鍋爐、冷凝器、中央空調、蒸發器、海水淡化中，起支撐固定列管的作用，金屬的材質使其不僅具有很強的剛性，而且具有很大的熱傳導性能。
根據需要使用環境的不同，使用不同的材質，一般使用Q345R的容器板，諸如一二級壓力容器，無腐蝕介質流通，使用碳鋼復合板即可。遇到強酸，高壓高溫，核能等環境就需要不銹鋼，16錳，鈦合金等耐腐蝕的材質，新型合成材料的應用，給管板制品帶來新的生機。
用于三、四類壓力容器的管板需要比較高的精度，傳統的孔加工方法是鉗工劃線，搖臂鉆打孔。隨著化工容器的大型化，管板的直徑也不斷增加，厚度也逐漸加厚，管板加工也引入數控技術，普遍使用數控鉆床引孔配合搖臂鉆做孔加工。利用加工中心做高效率高精度孔加工也漸漸被一些大型企業所接受。大型厚重管板在核電，海水淡化，和中央空調換熱器領域的需求呈現越來越大的趨勢。
在管板的檢測過程中，主要檢測指標是孔位，孔徑公差，孔內光潔度，有無毛刺，摳槽位置等等，對于雙管板，檢測過程中更加注重孔位，兩塊管板的孔位配合度是很重要的。一般用數控鉆床即可保證。相對于厚板，300mm以上的孔，孔的垂直度就很重要了，這些大直徑的厚板，需要更加精密的刀具和設備，特制的龍門加工中心的應用將會越來越普遍。
